Rodamientos de bola de ranura ranurada vs. profunda: diferencias y aplicaciones clave

I. Introducción

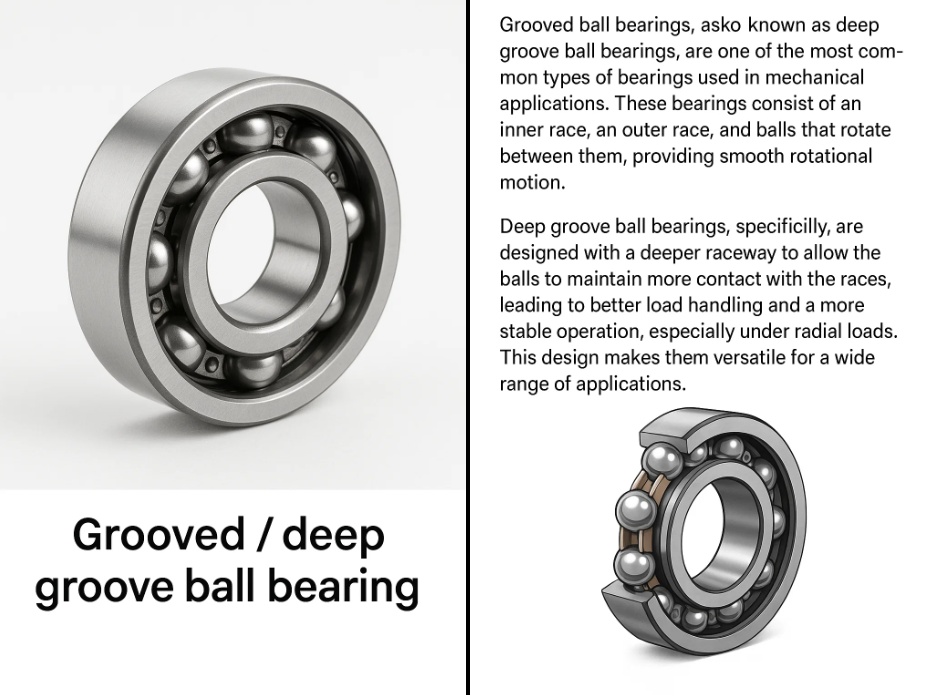

A. Defina brevemente los rodamientos de la bola de ranura ranurada y profunda

Rodamientos de bolas ranuradas , también conocidos como rodamientos de bolas de ranura profunda, son uno de los tipos más comunes de rodamientos utilizados en aplicaciones mecánicas. Estos rodamientos consisten en una raza interna, una carrera externa y bolas que giran entre ellos, proporcionyo un movimiento de rotación suave. El "ritmo" se refiere a la pista de rodadura más profunda en el diseño que ayuda a acomodar cargas más altas y ofrecer un movimiento más suave.

Los rodamientos de bolas de ranura profunda, específicamente, están diseñados con una pista de carreras más profunda para permitir que las bolas mantengan más contacto con las carreras, lo que lleva a un mejor manejo de carga y una operación más estable, especialmente bajo cargas radiales. Este diseño los hace versátiles para una amplia gama de aplicaciones.

B. resaltar la importancia de comprender sus diferencias

Comprender las diferencias entre los rodamientos de bolas acuñados (ranuras profundas) y otros tipos, como los rodamientos de rodillos cilíndricos, es fundamental para seleccionar el rodamiento correcto para aplicaciones específicas. Elegir el tipo de rodamiento correcto puede influir en el rendimiento, la longevidad y la eficiencia en la maquinaria, desde operaciones de alta velocidad en motores eléctricos hasta usos de servicio pesado en maquinaria. Al reconocer las ventajas y limitaciones específicas de cada tipo, los ingenieros pueden tomar decisiones más informadas que contribuyan a la confiabilidad y la rentabilidad de sus diseños.

II. Rodamientos de bolas de ranura profunda

A. Describa el diseño y la estructura

Los rodamientos de bolas de ranura profunda son uno de los diseños de rodamientos más simples y versátiles. Su estructura básica consta de tres componentes principales:

1. Raza interior : El anillo interno, que encaja en el eje.
2. Carrera externa : El anillo exterior, que encaja en la carcasa.
3. Bolas : Un conjunto de bolas de acero o cerámica que rodan entre las carreras internas y externas.

La pista de carreras (ranura) en rodamientos de bolas de ranura profunda está diseñada para ser más profunda que los rodamientos de bolas estándar. Este surco más profundo permite un mayor contacto entre las bolas y las razas, lo que aumenta la capacidad de carga y mejora la estabilidad. El surco es típicamente circular, lo que ayuda a reducir la fricción durante la rotación.

Los rodamientos de bolas de ranura profunda generalmente están protegidos o sellados para proteger las bolas de la suciedad, la humedad y otros contaminantes, asegurando el rendimiento duradero. Vienen en varios tamaños, siendo el más común la variedad de una sola fila, aunque también están disponibles diseños de dos y tres filas.

B. Discuta la capacidad de carga (radial y axial)

La capacidad de carga de los rodamientos de bolas de ranura profunda es principalmente radial, pero también incluye cierta capacidad para manejar cargas axiales (empuje).

• Capacidad de carga radial : Esta es la capacidad del rodamiento para soportar cargas que son perpendiculares al eje. Los rodamientos de bolas de ranura profunda tienen una buena capacidad de carga radial para su tamaño y pueden manejar cargas radiales moderadas con facilidad. La capacidad de carga radial suele ser más alta cuando el rodamiento está diseñado con tamaños de bola más grandes.

• Capacidad de carga axial : A diferencia de los rodamientos de contacto angular, los rodamientos de bolas de ranura profunda también pueden manejar cargas axiales (cargas paralelas al eje), pero la capacidad es relativamente menor. La capacidad de carga axial es limitada porque las bolas no están en contacto directo con las razas en un ángulo específico como en los diseños de contacto angular.

Comparación de capacidad de carga (ejemplo):

C. Aplicaciones comunes (motores eléctricos, bombas)

Los rodamientos de bolas de ranura profunda se usan ampliamente en una variedad de aplicaciones debido a su versatilidad. Algunas aplicaciones comunes incluyen:

• Motores eléctricos : La versatilidad y la capacidad de manejar cargas radiales y axiales hacen que los rodamientos de bolas de ranura profunda sean ideales para motores eléctricos, que requieren una operación suave y continua.
• Zapatillas : En las bombas centrífugas, los rodamientos de bola de ranuras profundas admiten los ejes rotativos mientras manejan cargas axiales y radiales moderadas.
• Electrodomésticos : Los ventiladores, las lavadoras y otros electrodomésticos que requieren rotación suave también se benefician de las características de los rodamientos de bola de ritmo profundo.
• Aplicaciones automotrices : Alternadores, ruedas y otras partes giratorias en vehículos a menudo dependen de los rodamientos de bolas de ritmo profundo para su confiabilidad.

D. Ventajas: versatilidad, capacidad de alta velocidad, bajo mantenimiento

Los rodamientos de bolas de ranura profunda ofrecen varias ventajas clave:

1. Versatilidad : Estos rodamientos se pueden usar en una amplia gama de aplicaciones, incluidos sistemas de carga de carga ligera y moderada. Su diseño simple los hace adaptables para varias industrias.
2. Capacidad de alta velocidad : Los rodamientos de bolas de ranura profunda son capaces de rotación de alta velocidad con una fricción mínima. Esto los hace adecuados para su uso en motores y maquinaria eléctricos que funcionan a altas velocidades.
3. Bajo mantenimiento : Debido a sus diseños sellados o blindados, los rodamientos de bolas de ranura profunda requieren un mantenimiento mínimo, y su vida útil puede ser larga cuando se usa correctamente en condiciones adecuadas.

E. Desventajas: capacidad de carga axial más baja en comparación con los rodamientos de contacto angular

A pesar de sus ventajas, los rodamientos de bolas de ranura profunda tienen limitaciones:

1. Capacidad de carga axial más baja : Si bien pueden manejar cargas axiales moderadas, su capacidad para administrar estas cargas es menor que la de los rodamientos de contacto angular. En aplicaciones donde las cargas axiales son más significativas, como los rodamientos de empuje, los rodamientos de bolas de ranura profunda pueden no ser la mejor opción.
2. Limitado en aplicaciones de servicio pesado : No son adecuados para una capacidad de carga muy alta, como en maquinaria pesada, que requiere rodamientos que pueden soportar un estrés más intenso.

Iii. Rodamientos de rodillos ranurados (rodamientos de rodillos cilíndricos)

A. Describa el diseño y la estructura of Cylindrical Roller Bearings

Los rodamientos de rodillos cilíndricos están diseñados para transportar cargas radiales y se construyen con rodillos cilíndricos colocados entre dos pistas de carreras (los anillos internos y externos). A diferencia de los rodamientos de bolas, que usan bolas esféricas, los rodamientos de rodillos cilíndricos usan rodillos que están en contacto directo con las carreras, aumentando la capacidad de carga del rodamiento.

Los componentes principales de un rodamiento de rodillos cilíndricos son:

1. Raza interior : El anillo interno, que encaja en el eje.
2. Carrera externa : El anillo exterior, que encaja en la carcasa.
3. Rodillos : Rolleros cilíndricos que están en contacto con las pistas de rodadura y pueden transportar cargas radiales más pesadas que las bolas.
4. Jaula o espaciador : Este componente separa los rodillos, asegurando que permanezcan espaciados uniformemente y eviten el contacto directo, lo que podría aumentar la fricción.

Los rodamientos de rodillos cilíndricos generalmente vienen en diseños de una fila de una sola fila y múltiples, siendo el diseño de una sola fila el más común. Los rodillos están alineados en una sola fila, pero las configuraciones de múltiples filas pueden proporcionar una capacidad de carga adicional, que es útil en aplicaciones de servicio pesado.

B. Discuta la capacidad de carga (principalmente radial)

Los rodamientos de rodillos cilíndricos están diseñados principalmente para soportar cargas radiales , y su capacidad de carga es generalmente más alta que la de los rodamientos de bolas debido al área de contacto más grande entre los rodillos y las pistas de rodadura. Las características clave de la capacidad de carga en los rodamientos de rodillos cilíndricos son:

• Capacidad de carga radial : Los rodamientos de rodillos cilíndricos tienen un mayor capacidad de carga radial en comparación con los rodamientos de bolas de ranura profunda. Esto los hace adecuados para aplicaciones con altas fuerzas radiales, como maquinaria pesada, cajas de cambios industriales y ejes de motor.

• Capacidad de carga axial : Los rodamientos de rodillos cilíndricos tienen un lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Comparación de capacidad de carga (ejemplo):

C. Aplicaciones comunes (cajas de cambios, maquinaria pesada)

Los rodamientos de rodillos cilíndricos se usan comúnmente en aplicaciones donde se necesita una alta capacidad de carga radial, como:

• Cajas de cambios : La alta capacidad de carga radial hace que los rodamientos de rodillos cilíndricos sean ideales para cajas de cambios, especialmente en maquinaria industrial donde se transmiten cargas grandes a través de engranajes.
• Maquinaria pesada : En aplicaciones como grúas, equipos de construcción y maquinaria minera, los rodamientos de rodillos cilíndricos se utilizan para soportar grandes cargas radiales.
• Motores eléctricos : Si bien generalmente no se usan en motores de alta velocidad debido a limitaciones de velocidad, los rodamientos de rodillos cilíndricos se emplean en motores industriales más grandes que manejan cargas de servicio pesado.
• Molino : Estos rodamientos se encuentran en aplicaciones como molinos de rodillos y otros equipos de procesamiento pesado debido a su capacidad para transportar cargas radiales pesadas.

D. Ventajas: alta capacidad de carga radial

Los rodamientos de rodillos cilíndricos ofrecen varias ventajas clave:

1. Alta capacidad de carga radial : Sus rodillos cilíndricos les permiten soportar cargas radiales mucho más altas que los rodamientos de bolas de ranura profunda, lo que los convierte en la opción ideal para aplicaciones de servicio pesado.
2. Buen rendimiento en operaciones de servicio pesado : Son adecuados para aplicaciones que involucran altas cargas y velocidades moderadas, como en maquinaria industrial y grandes equipos mecánicos.
3. Versátil en aplicaciones industriales pesadas : Su diseño robusto permite que los rodamientos de rodillos cilíndricos se utilicen en una amplia gama de industrias, incluidas la fabricación de automóviles, construcción, minería y acero.

E. Desventajas: baja capacidad de carga axial, no adecuada para altas velocidades en comparación con los rodamientos de bolas

A pesar de su fuerte capacidad de carga, los rodamientos de rodillos cilíndricos tienen limitaciones:

1. Baja capacidad de carga axial : Si bien pueden soportar alguna carga axial, su capacidad de carga axial es limitada en comparación con los rodamientos de contacto angular. Esto los hace inadecuados para aplicaciones que requieren un manejo significativo de carga axial.
2. Limitaciones de velocidad : Los rodamientos de rodillos cilíndricos generalmente no son adecuados para aplicaciones de alta velocidad porque los rodillos crean más fricción en comparación con los rodamientos de bolas. Las fuerzas de fricción aumentan con la velocidad, lo que lleva a la generación de calor y una eficiencia reducida a velocidades de rotación más altas.
3. Menos compacto que los rodamientos de bolas : Debido a la forma cilíndrica de los rodillos, los rodamientos de rodillos cilíndricos tienden a ser más voluminosos que los rodamientos de bola de ranura profunda. Esto puede ser una limitación en aplicaciones con restricciones espaciales.

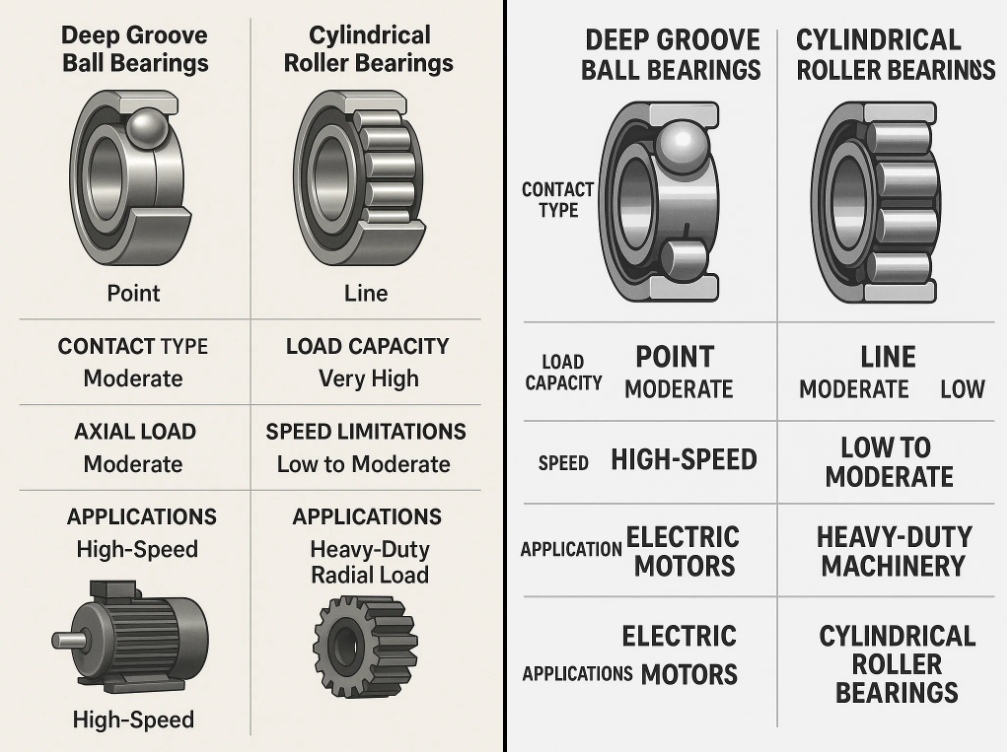

IV. Diferencias clave

A. Tipo de contacto (punto vs. línea)

Una de las principales diferencias entre los rodamientos de bolas de ranura profunda y los rodamientos de rodillos cilíndricos es el tipo de contacto entre los elementos rodantes y las pistas de rodadura.

• Rodamientos de bolas de ranura profunda : El contacto entre las pelotas y las pistas de rodadura es punto de contacto . Esto significa que solo un pequeño punto de la pelota toca la pista de carreras en cualquier momento. Esto da como resultado una menor fricción, pero también significa que la carga se distribuye en un área más pequeña, lo que puede limitar la capacidad de carga del rodamiento, especialmente para cargas radiales más pesadas.

• Rodamientos de rodillos cilíndricos : En contraste, se usan los rodamientos de rodillos cilíndricos Contacto de línea entre los rodillos cilíndricos y las pistas de rodadura. Esta área de contacto más grande permite que el rodamiento maneje cargas radiales mucho más altas que los rodamientos de bolas, lo que los hace ideales para aplicaciones de servicio pesado.

B. Capacidad de carga (radial y axial)

La capacidad de carga de los dos rodamientos difiere significativamente debido a sus diseños estructurales.

• Capacidad de carga radial :

  • Rodamientos de bolas de ranura profunda : Capacidad de carga radial moderada. Estos rodamientos pueden manejar las cargas radiales de manera eficiente, pero son limitados en comparación con los rodamientos de rodillos cilíndricos.
  • Rodamientos de rodillos cilíndricos : Capacidad de carga radial muy alta debido al contacto de línea entre los rodillos y las pistas de rodadura. Este diseño les permite transportar cargas radiales mucho más grandes.

• Capacidad de carga axial :

  • Rodamientos de bolas de ranura profunda : Capacidad de carga axial moderada. Estos rodamientos pueden manejar cargas radiales y axiales, pero son más limitados en el manejo de cargas axiales en comparación con los tipos de rodamientos especializados, como los rodamientos de contacto angular.
  • Rodamientos de rodillos cilíndricos : Baja capacidad de carga axial. Si bien estos rodamientos pueden soportar una carga axial, su resistencia principal se encuentra en el manejo de la carga radial, lo que los hace inadecuados para aplicaciones donde están involucradas cargas axiales significativas.

Comparación de capacidad de carga (ejemplo):

C. Limitaciones de velocidad

Las capacidades de velocidad son otro diferenciador clave entre los dos tipos de rodamientos:

• Rodamientos de bolas de ranura profunda : Estos rodamientos están diseñados para aplicaciones de alta velocidad. Debido al contacto puntual entre las bolas y las pistas de rodadura, hay menos fricción, lo que permite una rotación más suave y velocidades más rápidas. Esto los hace adecuados para aplicaciones como los motores eléctricos, donde las altas velocidades son comunes.

• Rodamientos de rodillos cilíndricos : Si bien los rodamientos de rodillos cilíndricos pueden manejar cargas pesadas, generalmente son no adecuado para aplicaciones de alta velocidad . El contacto de la línea entre los rodillos y las pistas de rodaje da como resultado más fricción en comparación con los rodamientos de bolas, lo que aumenta la generación de calor y limita sus capacidades de velocidad. Estos rodamientos se usan típicamente en aplicaciones de velocidad baja a moderada, donde las cargas radiales pesadas son más frecuentes.

D. Aplicaciones

Las aplicaciones principales de los rodamientos de bolas de ranura profunda y los rodamientos de rodillos cilíndricos también difieren debido a sus respectivas capacidades de carga y características de velocidad:

• Rodamientos de bolas de ranura profunda :

  • Comúnmente utilizado en de alta velocidad Aplicaciones como motores eléctricos, bombas, ventiladores y componentes automotrices.
  • Adecuado para maquinaria general e instrumentos de precisión donde están involucradas cargas axiales radiales y moderadas.

• Rodamientos de rodillos cilíndricos :

  • Preferido en aplicaciones de servicio pesado como cajas de cambios industriales, motores grandes, turbinas eólicas y maquinaria de construcción.
  • Típicamente utilizado en sistemas que involucran Altas cargas radiales Pero velocidades más bajas, como molinos, trituradoras y maquinaria grande en industrias mineras y acero.

Resumen de la aplicación:

V. cuándo usar cuál

A. Escenarios que favorecen los rodamientos de bolas de ranura profunda

Los rodamientos de bolas de ranura profunda son un tipo de rodamiento versátil y ampliamente utilizado, muy adecuado para una variedad de aplicaciones. Aquí hay escenarios en los que los rodamientos de bolas de ranura profunda serían la opción preferida:

1. Aplicaciones de alta velocidad : Si la aplicación requiere una rotación de alta velocidad, los rodamientos de bolas de ranura profunda son una opción ideal debido a su baja fricción y capacidad para operar a velocidades más altas con menos generación de calor. Los ejemplos comunes incluyen:

   • Motores eléctricos
   • Admiradores
   • Herramientas eléctricas

2. Cargas radiales y axiales ligeras a moderadas : En aplicaciones donde están presentes las cargas axiales radiales y moderadas, los rodamientos de bolas de ranura profunda se destacan porque pueden soportar ambos tipos de cargas simultáneamente. Algunos ejemplos incluyen:

   • Zapatillas (centrífugo)
   • Sistemas transportadores
   • Componentes automotrices (por ejemplo, alternadores, cubos de ruedas)

3. Bajo mantenimiento Applications : Cuando el bajo mantenimiento es un requisito clave, los rodamientos de bolas de ranura profunda son una gran opción debido a sus diseños sellados o protegidos que ayudan a protegerlos de la suciedad, el polvo y la humedad. Esto los hace ideales para:

   • Electrodomésticos (por ejemplo, lavadoras, refrigeradores)
   • Sistemas HVAC
   • Equipo industrial con necesidades mínimas de mantenimiento

4. Aplicaciones compacta : Si el espacio está limitado, los rodamientos de bolas de ranura profunda son una buena opción debido a su diseño relativamente pequeño y compacto. Las aplicaciones pueden incluir:

   • Pequeños motores
   • Robótica
   • Maquinaria e instrumentación compacta

B. Escenarios que favorecen los rodamientos de rodillos cilíndricos

Se prefieren los rodamientos de rodillos cilíndricos en situaciones donde las cargas radiales pesadas son comunes, pero la velocidad no es una preocupación principal. Estos son los escenarios típicos donde los rodamientos de rodillos cilíndricos se destacan:

1. Carga radial de servicio pesado Applications : Cuando la aplicación requiere un rodamiento que pueda soportar altas cargas radiales, los rodamientos de rodillos cilíndricos son la mejor opción debido a su mayor capacidad de carga. Los ejemplos comunes incluyen:

   • Cajas de cambios industriales (por ejemplo, en fábricas o minería)
   • Maquinaria de construcción (por ejemplo, grúas, excavadoras)
   • Rodillos and conveyor systems En industrias pesadas

2. Bajo a moderado Speed Applications : Los rodamientos de rodillos cilíndricos son adecuados para aplicaciones con velocidades más bajas a moderadas, donde su alta capacidad de carga radial se puede utilizar completamente sin las limitaciones de la operación de alta velocidad. Los ejemplos incluyen:

   • Turbinas eólicas
   • Motores de servicio pesado
   • Grandes ventiladores industriales

3. Situaciones de carga de alto choque : Los rodamientos de rodillos cilíndricos son adecuados para aplicaciones donde los rodamientos están sujetos a cargas de choque o fuerzas de alto impacto. Su diseño robusto les permite absorber tales fuerzas mejor que los rodamientos de bolas de ranura profunda. Algunos ejemplos incluyen:

   • Equipo minero
   • Maquinaria de procesamiento de metal
   • Sistemas de ferrocarril y transporte

4. Maquinaria pesada in Harsh Environments : Cuando las condiciones de funcionamiento implican altos niveles de contaminación, suciedad o polvo, los rodamientos de rodillos cilíndricos (especialmente los tipos sellados) se utilizan en maquinaria pesada y entornos industriales. Estos incluyen:

   • Fábricas de acero
   • Excavadoras
   • Equipo de triturador

Comparación rápida de escenarios:

VI. Diferencias y aplicaciones clave

A. Resumir las diferencias y aplicaciones clave

Para concluir, recapitulemos rápidamente las diferencias clave entre rodamientos de bolas de ranura profunda and rodamientos de rodillos cilíndricos :

• Diseño y tipo de contacto :

  • Rodamientos de bolas de ranura profunda Use el contacto punto entre las bolas y las pistas de las carreras, lo que resulta en una menor fricción y la capacidad de operar a altas velocidades pero con capacidades de carga moderadas.
  • Rodamientos de rodillos cilíndricos Use el contacto de línea entre los rodillos cilíndricos y las pistas de las carreras, lo que les permite admitir cargas radiales mucho más altas pero limitando sus capacidades de velocidad y su manejo de carga axial.

• Capacidad de carga :

  • Rodamientos de bolas de ranura profunda Maneje las cargas radiales y axiales, pero son más adecuados para cargas moderadas y aplicaciones de alta velocidad.
  • Rodamientos de rodillos cilíndricos Excel en el manejo Altas cargas radiales pero no están diseñados para cargas axiales significativas o rotación de alta velocidad.

• Velocidad y mantenimiento :

  • Rodamientos de bolas de ranura profunda son ideales para aplicaciones de alta velocidad y de bajo mantenimiento, lo que las hace adecuadas para motores eléctricos, ventiladores y electrodomésticos.
  • Rodamientos de rodillos cilíndricos son más adecuados para aplicaciones de velocidad de baja a moderada a una velocidad pesada donde la capacidad de carga radial es crucial, como en cajas de cambios industriales, maquinaria minera y motores grandes.

B. Enfatizar la importancia de seleccionar el rodamiento correcto para un rendimiento óptimo

Seleccionar el tipo de rodamiento correcto es crucial para garantizar un rendimiento óptimo, longevidad y confiabilidad de la maquinaria o equipo. El uso de la relación incorrecta en una aplicación dada puede conducir a varios problemas, que incluyen desgaste prematuro, falla y operación ineficiente, lo que puede conducir a reparaciones costosas y tiempo de inactividad.

Por ejemplo, usando rodamientos de bolas de ranura profunda En la maquinaria industrial de alta resistencia, donde prevalecen las altas cargas radiales darían como resultado una sobrecarga de rodamientos, calor excesivo y falla prematura. Por otro lado, usando rodamientos de rodillos cilíndricos En aplicaciones de alta velocidad limitarían el rendimiento, ya que estos rodamientos no están diseñados para manejar las velocidades a las que pueden funcionar los rodamientos de bolas.

Para evitar estos problemas, es esencial:

• Considere los requisitos de carga (Radial versus axial).
• Cuenta de la velocidad de funcionamiento y la potencial necesidad de operación de alta velocidad.
• Evaluar el entorno en el que funcionará el rodamiento (por ejemplo, temperatura, contaminación, etc.).
• Factor en las necesidades de mantenimiento y duración de la duración para uso a largo plazo.
